Дом из керамического поризованного блока К-173


Дом из керамического поризованного блока

Проект заказан и разработан для строительства в Томске, 2017 год.

Характеристики


Общая площадь: 173.55 м2, этажей: 2, балкон, терраса.
В общую площадь площадь не включены площади террасы и балкона (всего 36,3 м2).

Высота первого этажа: 2800 мм.
Высота второго этажа: 2800 мм.

Фундамент: ленточный, монолитный, на буронабивных сваях.
Перекрытия по фундаменту, первый этаж: сборные ж/б плиты.
Перекрытия второго (чердачного) этажа: деревянные балки.

Несущие стены наружные: крупноформатный поризованный блок 510*250*219.
Несущие стены внутренние: крупноформатный поризованный блок 380*250*219.
Перегородки: крупноформатный поризованный блок 510*120*219.

Отделка: облицовочный кирпич.

Кровля: металлочерепица.
Окна, двери: индивидуальные.
Отопление: индивидуальный отопительный котёл.

Проект можно адаптировать (переделать) под любой строительный материал.


Справочная информация



Поризованные керамические блоки (для томского региона известного как `копыловский` блок по месту производства) представляют собой модификацию глиняного кирпича. По всем характеристикам, включая размеры по сечению и весу, керамические блоки являются прямым конкурентом блоков из газобетона. Блоки объёмные, пустотелые, имеют высокие показатели по теплопроводности, легко обрабатываются режущим инструментом. В связи с тем, что они являются модификацией кирпича, проект отнесен в группу проектов домов из кирпича.

Заказчиком проекта выступил немолодой глава семьи, был крайне лаконичен и оперативен. За основу взял проект с другого сайта и попросил переделать по его требованиям. Заказчик сделал один единственный звонок, после которого всё общение провёл по переписке. Проект согласовал в рекордные сроки (трое суток), на четвёртые сутки уточнили детали и оформили работу. Пример, пожалуй, самой оперативной работы на сегодня.

Строительство по проекту дома из керамического поризованного блока К-173 намечено самостоятельно в 2018 году. Дом для постоянного проживания.
Вид спереди на дом из крупноформатного поризованного блока, проект К-173
Левый фасад дома из крупноформатного поризованного блока по проекту К-173
Задний фасад дома из керамического поризованного блока по проекту К-173
Вид справа на дом из керамического крупноформатного блока по проекту К-173
Первый этаж под ключ дома из керамического поризованного блока, проект К-173

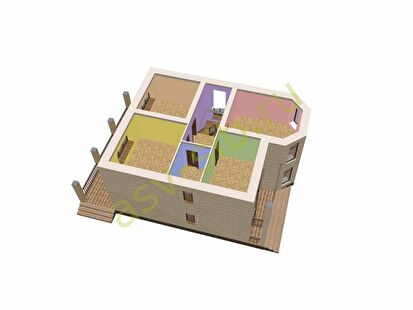

Второй этаж под ключ дома из крупноформатного поризованного блока по проекту К-173
Вид сзади на дом из керамического поризованного блока по проекту К-173


Планировочное решение



Общая планировочная задача решена традиционно: на первом этаже технические, вспомогательные помещения и гостиная, на втором комнаты отдыха. На обоих этажах предусмотрены санузлы. Редко встречающаяся в проектах просторная прихожая на входе. В доме есть котельная и встроенный гардероб на втором этаже.

Учтено расположение окон соседей с правой и левой стороны участка, что привело к решению создания почти глухих стен на этих фасадах. Достаток света восполняется большими окнами, а в гостиной - за счёт количества окон в эркере.


План первого этажа дома по проекту К-173 из керамического поризованного блока
Планировка второго этажа дома по проекту К-173 из керамического крупноформатного блока


Фундамент и стены



На фундаменте применены буронабивные висящие сваи в сочетании со стандартной бетонной лентой. Висящие сваи – это сваи, которые заглубляют выше несущего слоя, они располагаются в мягкой части грунта и подвержены весенним и осенним колебаниям почвы вместе со всей конструкцией. Очень распространённый вид фундамента в нашей стране. Под террасой и крыльцом залит столбчатый фундамент для внешнего опирания балок, внутреннее опирание проходит по основному ленточному фундаменту.

Несущая стена из поризованного керамического блока. Наружная отделка облицовочным кирпичом.


Кровля и перекрытия



Кровля сопряжена из двух частей. Первая часть четырёхскатная, закрывает основную часть дома. Вторая часть над гостиной, ломаная кровля по контуру эркера. Трёхскатная кровля над террасой опирается наружным свесом на колонны.

Перекрытие на фундаменте из сборных железобетонных плит заводского изготовления. Межэтажное и чердачное перекрытие по деревянным балкам. Чердачное перекрытие утеплено.


Плюсы и минусы по проекту дома из керамического поризованного блока К-173



Вполне фундаментальная работа, которую можно ставить в пример и образец проектов загородных домов. Нужно отметить балкон, который в загородных домах редко используется, считается маловостребованным элементом конструкции. Важная деталь для многих будущих заказчиков – отсутствие внешнего входа в котельную. Характерная черта для хорошо газифицированных районов томской области, где нет необходимости носить дрова или уголь. Учтите этот момент при оценке проекта дома из керамического поризованного блока К-173.
